Beschreibung

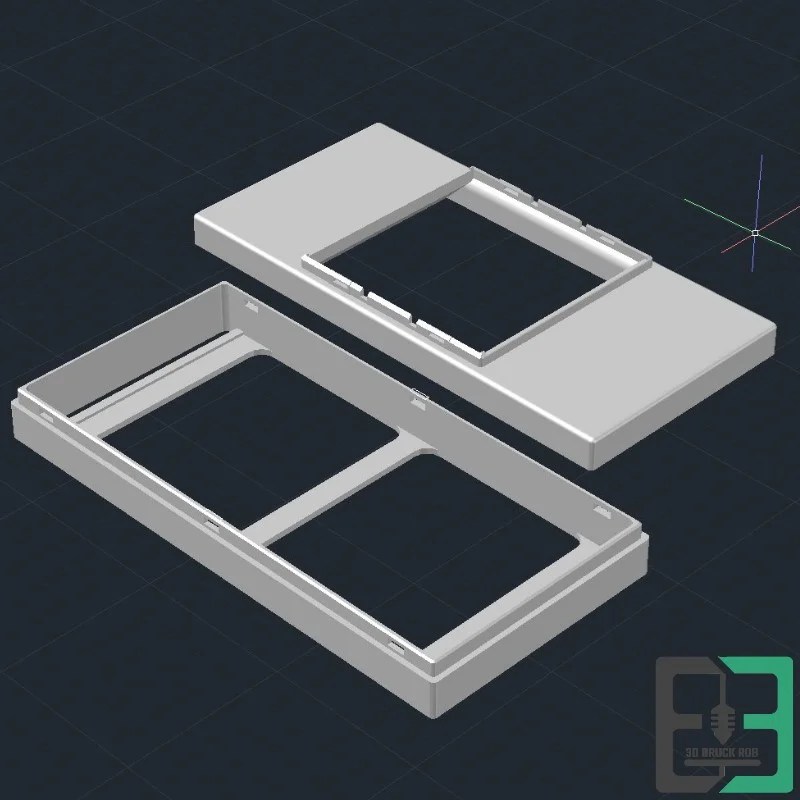

Mit diesem Adapterrahmen ist es möglich, ihre vorhandenen 2 Lichtschalter gegen 1 Tap Dial Switch zu ersetzen. Dazu bleibt die Wandinstallation unberührt und es muss nur die Blende getauscht werden. Der originale Schalter wäre auch in der Adapterplatte funktionstüchtig.

Der Philips Hue Tap Dial Switch – Doppel-Lichtschalter Adapter 1er wird dafür verwendet, dass man 2 übereinanderliegende Lichtschalter mit 1 Tap Dial Switch abdecken kann.

Montage:
Die Montage des Lichtschalter-Adapters ist relativ einfach, da der vorhandene Lichtschalter NICHT komplett ausgebaut werden muss. Es müssen auch keine Kabel abgeklemmt werden.

Die vorhandenen Lichtschalter muss lediglich gelöst werden und um ca. 5 mm herausgezogen werden. Danach wird der Universal-Adapter erst von unten hinter den Blechrahmen des Lichtschalters nach oben geschoben und dann von oben.

Dann wird der Universal-Adapter noch vermittelt, und die Lichtschalter werden wieder festgeschraubt. Drücken Sie beim Festschrauben gegen den Lichtschalter, sodass der Adapter festgeklemmt wird. Danach wird die Deckplatte auf den Adapterrahmen geklickt.
Die mitgelieferte Oberschale von Philips Hue wird dann auf den die Deckplatte gesteckt, sodass er einrastet.

In der Oberschale ist eine Eisenplatte verbaut, sodass der Tap Dial Switch in der Oberschale festgehalten wird. Da der Tap Dial Switch einen eigenen Magneten im Inneren hat.

Technische Details:
Anzahl Bohrlöcher: 0 Stück
Material: Kunststoff PLA (Polylactid) – 100% Formstabil bis 50°C
Farbe: Weiß – Farbton entspricht: RAL 9003 Signalweiß (geringfügige Abweichung ist möglich)
Montage: Klemmen
Montagerichtung: Vertikal
Rahmen-Typ: 2fach
Schutzart: IP20
Kompatibel: Für Standard Einbaulichtschalter, Länge 71 mm, Breite 71 mm. Das Maß von der Wand bis Oberkante Lichtschalter Wippe darf nicht höher als 11 mm sein.
Kompatibel: Philips Hue Tap Dial Switch (nicht im Lieferumfang enthalten)
Herstellung in Deutschland mittels 3D-Drucktechnik.

Video-Anleitung, wie der Lichtschalter-Adapter montiert wird.

Dieser Artikel ist handgefertigt und nicht in einer Fabrik hergestellt. Aus diesem Grund sollten kleine Unvollkommenheiten wie bei jedem 3D Druck sichtbar sein, wie Linien, zusätzliches Stützmaterial, nicht perfekt glatte Oberfläche usw.

Der abgebildete Philips Hue Tap Dial Switch und Rahmen dienen lediglich zur Veranschaulichung und ist nicht Bestandteil der Lieferung!!

Es wird ausdrücklich darauf hingewiesen, dass es sich bei diesem Produkt um kein Originalprodukt der Firma Philips® handelt, sondern nur um eine kompatible Ware. Die Begriffe Philips®, … usw. werden nur als beschreibende Angaben zur Veranschaulichung verwendet.
